Фильтры-осушители на жидкостную линию серии BCL
Предлагаемые фильтры-осушители серии BCL предназначены для использования в жидкостных трубопроводах холодильных установок и систем кондиционирования воздуха. Фильтры серии BCL имеют твердый сердечник, изготовленный из материала типа «молекулярное сито» и активированной окиси алюминия. Это дает возможность использовать их в установках, где необходимо поглощать влагу и кислоты.
Быстро и эффективно удаляют влагу из системы даже в случае ее низкого содержания в хладагенте и когда температура жидкого хладагента высокая.
Обладают небольшим гидравлическим сопротивлением.
Могут устанавливаться в любом положении в соответствии со стрелкой, указывающей направление потока.
Выполняемые функции: поддерживают чистоту холодильной системы, поглощают воду, кислоты и твердые примеси.
Последствиями загрязнения холодильного контура могут стать коррозия металлических элементов системы, образование льда, выход из строя компрессора.
Расшифровка маркировки фильтра BCL053S | |
ВСL | Фильтр-осушитель производства becool на жидкостную линию с твердым сердечником, состоящий на 80% из материала типа «молекулярное сито» и на 20% из активированной окиси алюминия. |
05 | Размер фильтра, объем фильтра в куб. дюймах |
3 | Соединительный размер в восьмых долях дюйма |
S | Паяное пробел - резьбовое |

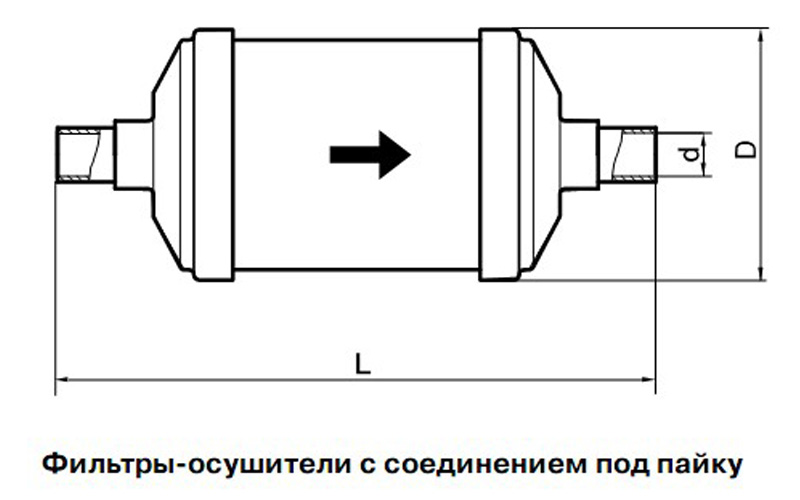

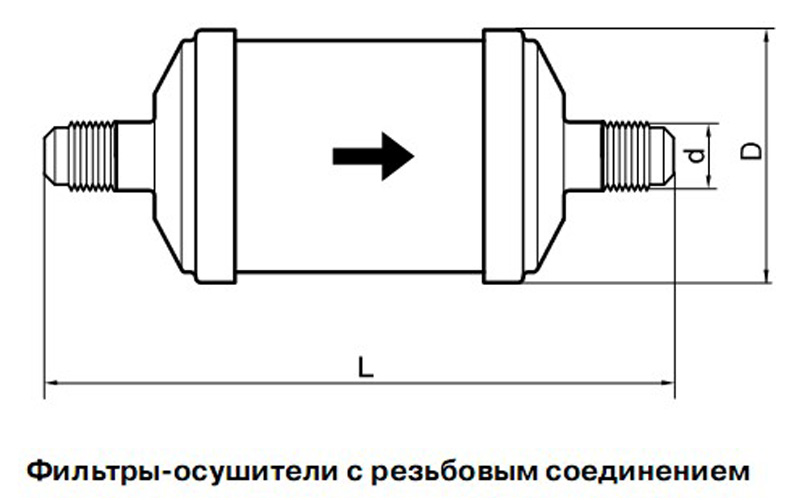

Технические параметры фильтров
Модель | Код заказа | Присоед, размеры, d дюйм | Габаритные размеры | Номинальная производительность*, кВт | ||||||
Пайка ODF | Гайка SAE | D, мм | L, мм | R 22 | R 134a | R 404A/R 507 | R 407С | R 410A | ||
BCL032 | 070240 | 1/4" | 45 | 110 | 10,7 | 9,8 | 6,7 | 10,2 | 10,3 | |
BCL032S** | 070241 | 45 | 98 | 12,3 | 11,5 | 8,3 | 12,1 | 12,5 | ||
BCL032,5S | 070242 | 5/16" | 45 | 99 | 125, | 11,8 | 8,5 | 12,3 | 12,7 | |
BCL033 | 070243 | 3/8" | 45 | 110 | 10,9 | 10,1 | 6,9 | 10,5 | 10,7 | |
BCL033S | 070244 | 45 | 98 | 13,5 | 12,7 | 9,5 | 14,4 | 14,9 | ||
BCL052 | 070245 | 1/4" | 57 | 123 | 11,0 | 10,1 | 7,3 | 10,7 | 10,9 | |
BCL052S | 070246 | 57 | 111 | 16,9 | 15,3 | 11,0 | 15,9 | 16,5 | ||
BCL053 | 070247 | 3/8" | 57 | 128 | 20,5 | 19,1 | 13,7 | 16,1 | 16,7 | |
BCL053S | 070248 | 57 | 118 | 23,5 | 21,9 | 15,3 | 22,7 | 23,5 | ||
BCL082 | 070249 | 1/4" | 57 | 147 | 11,3 | 10,1 | 7,3 | 10,7 | 11,3 | |
BCL082S | 070250 | 57 | 139 | 17,1 | 15,7 | 11,3 | 16,5 | 16,7 | ||
BCL083 | 070251 | 3/8" | 57 | 139 | 23,3 | 21,7 | 15,3 | 22,5 | 23,3 | |
BCL083S | 070252 | 57 | 138 | 24,3 | 22,1 | 15,9 | 22,9 | 23,7 | ||
BCL084 | 070253 | 1/2" | 57 | 163 | 38,5 | 35,7 | 25,1 | 36,9 | 37,9 | |
BCL084S | 070254 | 57 | 140 | 39,7 | 36,9 | 25,9 | 38,1 | 39,5 | ||
BCL163 | 070255 | 3/8" | 79 | 151 | 24,3 | 22,3 | 15,5 | 22,9 | 23,5 | |
BCL163S | 070256 | 79 | 151 | 26,5 | 24,3 | 17,1 | 25,7 | 26,3 | ||
BCL164 | 070257 | 1/2" | 79 | 173 | 46,9 | 43,1 | 30,1 | 44,9 | 45,7 | |
BCL164S | 070258 | 79 | 150 | 49,5 | 45,3 | 32,3 | 47,5 | 49,1 | ||
BCL165 | 070259 | 5/8" | 79 | 150 | 65,9 | 60,7 | 43,5 | 63,7 | 65,9 | |
BCL165S | 070260 | 79 | 160 | 71,9 | 66,3 | 47,5 | 69,5 | 71,3 | ||
BCL166S | 070261 | 3/4" | 79 | 160 | 73,3 | 67,7 | 48,3 | 69,9 | 72,5 | |
BCL167S | 070262 | 7/8" | 79 | 169 | 75,7 | 69,3 | 49,7 | 70,5 | 72,9 | |
BCL303 | 070263 | 3/8" | 79 | 225 | 25,3 | 23,1 | 16,3 | 24,1 | 25,3 | |
BCL303S | 070264 | 79 | 225 | 49,3 | 45,4 | 31,5 | 47,3 | 48,5 | ||
BCL304 | 070265 | 1/2" | 79 | 225 | 46,9 | 43,1 | 30,3 | 45,1 | 46,3 | |
BCL304S | 070266 | 79 | 225 | 51,5 | 47,3 | 33,7 | 49,3 | 50,5 | ||
BCL305 | 070267 | 5/8" | 79 | 255 | 71,9 | 65,9 | 47,0 | 68,7 | 70,9 | |
BCL305S | 070268 | 79 | 245 | 72,9 | 66,7 | 47,5 | 69,3 | 72,0 | ||
BCL306S | 070269 | 3/4" | 79 | 245 | 82,7 | 79,5 | 63,5 | 79,3 | 89,7 | |
BCL307S | 070270 | 7/8" | 79 | 245 | 104,5 | 95,7 | 68,3 | 99,5 | 102,9 | |
BCL309S | 070271 | 1 1/8" | 79 | 245 | 112,5 | 99,6 | 73,5 | 103,7 | 113,9 |
* производительность указывается для температуры кипения То = -15 С, температуры конденсации
Тк = 30 С и перепада давления dP = 0,07 бар
** соединение под пайку
Конструкция фильтра:
1. Вход
2. Пружина
3. Твердый сердечник
4. Сетка из полиэстера
5. Направление потока
6. Металлическая пластина с перфорацией
7. Выход
8. Пластмассовая гайка
9. Заглушка
Назначение и технические характеристики:
Фильтры серии BCL (однонаправленные) устанавливаются на жидкостную линию в новые системы и при проведении сервисных работ:
- Имеют оптимальное соотношение молекулярных сит и активированной окиси алюминия.
- Имеют медные фитинги для пайки припоем без флюса или резьбовые патрубки.
- Обладают высокой поглотительной способность по воде и кислоте.
- Фильтрация частиц до 25 - 30 микрон.
- Максимальное рабочее давление PS: 43 бар.
- Давление испытания РТ: 47 бар.
- Температура эксплуатации TS: - 40 до + 70 С.
- Совместимость со всеми хладагентами CFC, HCFC, HFC, минеральными, алкилбензольными и синтетическими маслами.
* Не рекомендуется использовать фильтры-осушители в системах с маслом, содержащим добавки
Место установки и монтаж:
Фильтр-осушитель может быть установлен в любом месте жидкостного трубопровода.
Для получения лучших результатов следует располагать фильтр-осушитель как можно ближе к расширительному вентилю. Если на жидкостной линии присутствуют соленоидный вентиль и индикатор влажности, фильтр-осушитель следует располагать перед ними для защиты соленоидного вентиля и точного определения количества влаги по индикатору.
Следует обеспечить защиту фильтра-осушителя от солнечных лучей и вибрации.
Стрелка на шильде фильтра указывает направление потока. Установка в обратном направлении недопустима, поскольку значительно снижает фильтрующую способность и увеличивает падение давления при прохождении хладагента через фильтр. При пайке следует направлять пламя горелки от фильтра во избежание его перегрева.
Следует также использовать мокрую ветошь или теплоабсорбирующую пасту.
При установке фильтра с резьбовыми патрубками для предотвращения закручивания трубопровода следует пользоваться двумя ключами.
Рекомендации по обслуживанию:
- Для вновь смонтированных систем или после смены хладагента/масла рекомендуется устанавливать фильтры-осушители в комплекте с фильтрами на всасывающую линию.
- Для очистки систем после сгорания компрессора рекомендуется устанавливать фильтры-осушители большего размера.
- Для обеспечения хорошей защиты вновь установленного компрессора также следует установить фильтр на всасывающую линию.
- Всегда следует менять фильтр, если поглотительная способность существующего упала.
